一、产品概述

4-68、B4-68系列离心通风机一般用于工厂及大型建筑物的通风换气，既可用作输入气体，亦可用作输出气体，本风机可输送空气或其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体，且气体内不得有粘性物质，所含尘土及硬质颗粒物不大于150mg/m³，气体温度不得超80℃。

4-68系列离心通风机产品型式：
本风机通常制成单吸入式，机号有：NO2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。
风机可制成右旋或左旋两种型式，从电机一端正视，叶轮按顺时针方向旋转者称右旋风机，以“右”表示，反之，称左旋风机，以“左”表示。
风机的传动方式分A、B、C、D四种，№2.8～5采用A式，以电机直联传动，风机的叶轮、机壳直接固定在电机轴和法兰盘上(电机用D2/T2型)；№6.3～12.5采用悬臂支承装置，又分为C式(皮带传动，皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式；№16、20则为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。
4-68系列离心通风机产品结构特征：

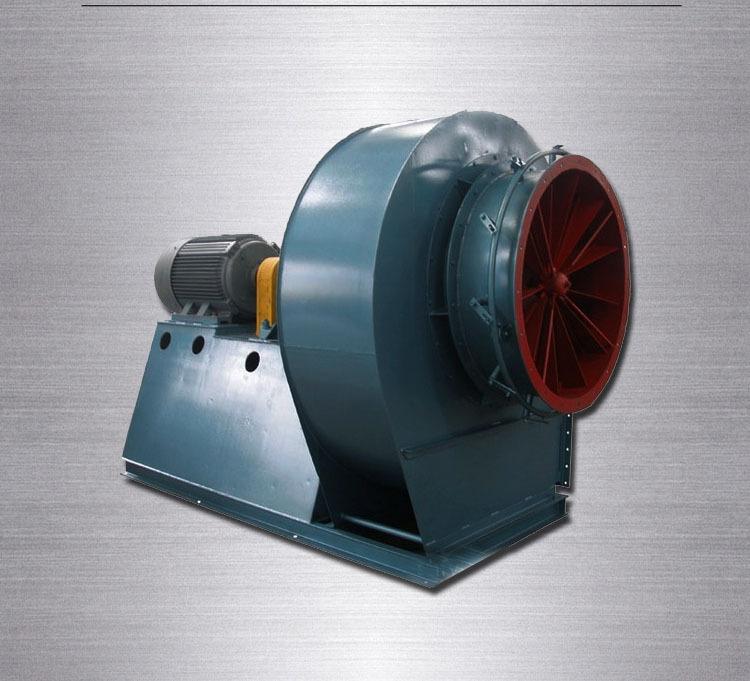

①4-68型风机的NO2.8～6A主要由叶轮、机壳、进风口等部分配电机直联组成。NO6.3～20除上述部分外还有传动部分：
②叶轮：由12片后倾机翼形叶片焊接于弧锥型的轮盖与平板轮盘中间，均用钢板制造，并经静动平衡校正和超速运转实验，空气性能良好，效率高，运转平稳。
③机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，NO2.8～5机壳作成整体，不能拆开，NO16B、20B机壳作成三开式，除沿中分水平面分 为两半外，上半部再沿垂直中心线分为两半，用螺栓连接，以便维修时可垂直吊出转子。
④进风口：作成收敛式流线型结构，用螺栓固定于风机入口一侧。

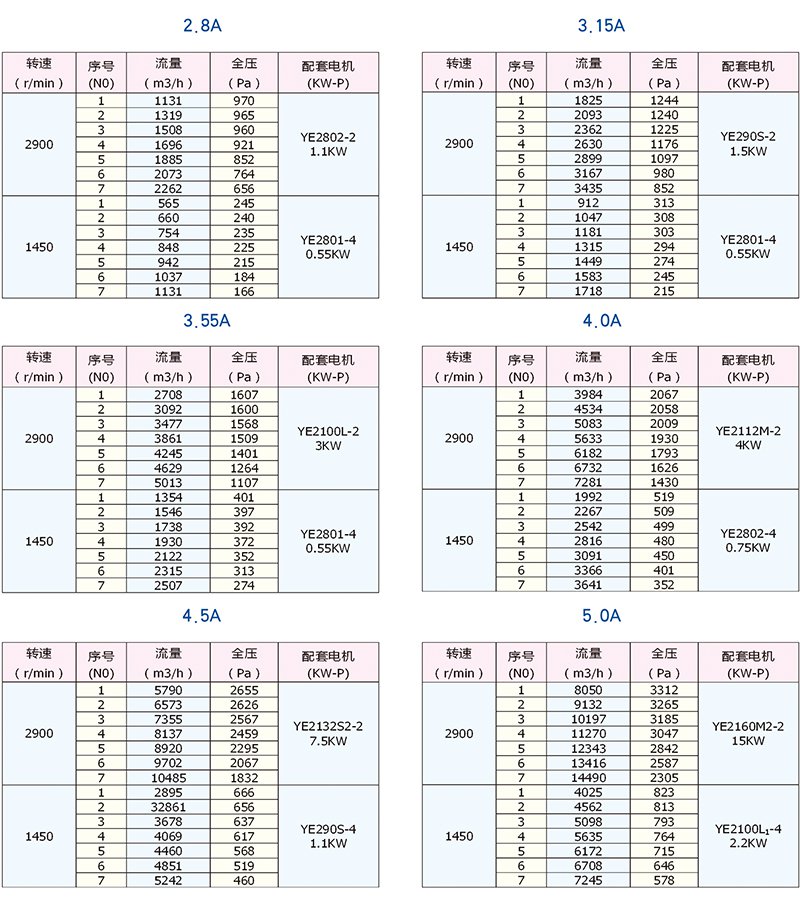

4-68、B4-68系列离心通风机性能参数表
